本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油火力发动机的组电气安装箱的做用： 1、节省的分配比例交流电源。 2、省事对三极管的关合工作。 3、有较高的安全的预防品级，能正确性的出现用电线路的导通状况。

项目名称：656KW静音并网发直流无刷电发电机机组单机配电箱主要元件明细清单
供配开关箱最主要开关元件明细
编号	名字	型号规格型号规格型号	部门	的数量	厂
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发马达组设定器	HGM6110	只	1	众智
3	发电量机电机转速操控器	C2002	只	1	孚创
4	整流电源线控制器	DC24V	只	1	众智
5	大中型中保险丝设备	HH54P    DC24V	只	2	正泰
6	长安小型前面按钮开关设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	装修辅材		台	2	国优

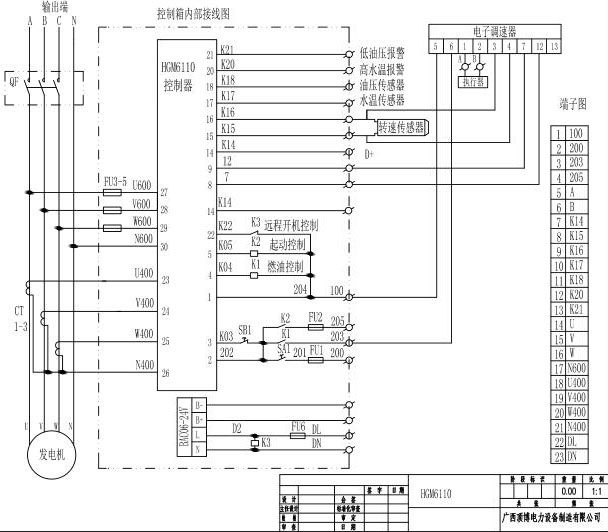

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.wzjsgc.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
