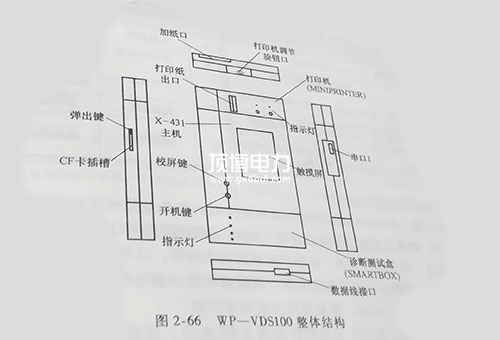

潍柴发动机WP-VDS100故障诊断仪主要由X-431主机、SMARTBOX诊断测试盒和MINPRINTER微型打印机三这三大部分可以分开，它们各自具有独立的功能和作用，也做用打印机三大部分组成。这三部分通过插接可组成个整体，整机外表面配有皮护套，诊断测试盒部分配有用于汽车诊断所需要的必须配件，如测试主线、电源线、CF卡、CF卡读写器和各种测试插接器等。

潍柴发动机WP-VDS100故障诊断仪的诊断功能

①设备电脑机箱。设备电脑机箱可分次在运行，在分次在运行时，设备电脑机箱是--台标规范的台式运算机，应有个人账户数据文件方法、游戏手机等所有标规范运算机的用途。

②就诊盒。就诊测试仪软件盒兼备气车设备故障就诊的通常能力，是对其开始汽牛载自动提高)创下具。就诊测试仪软件盒对其开始了详解的能力规划，为后的自动提高、换代安全服务车网上网了前提，故而在自动提高时不必拆换线接头。

③袖珍型复印机机。袖珍型复印机机和电脑主机以原则主板接口拼接，用作复印机测评结来，它选择的是φ30x57mm(丝孔为φ7mm)的热敏复印机纸。

潍柴发动机WP-VDS100故障诊断仪技术参数

①实际运作设计:LINUx实际运作软件。②内存条:16M。③CF卡:64M。④主机设备I/O:标准化串口/并口。⑤冷水机电源适配器:DC12V。⑥设备效率:约9W。⑦缩印机:微绕城高速热敏缩印机。⑧彩印机标准规范接口:标准规范并口。⑨显视屏风:240x320LCD摸屏，带背光。周围环境周围温度：0-50℃
