玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

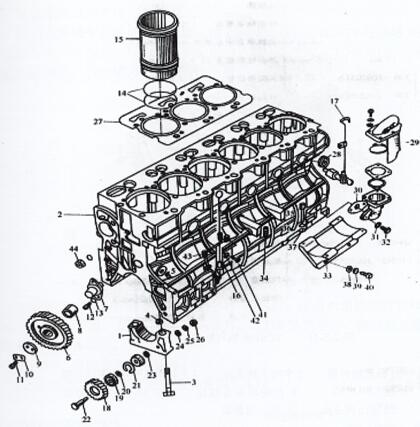

图2-3 -10 YC6108G气缸体总成

1滚柱轮毂轴承盖  2节流阀体  3主滚柱轮毂轴承螺钉  4定位功能套  6正时惰齿转动轴  7惰轮滚柱轮毂轴承  8惰转动轴衬套  9惰轮侧板  10锁片  11小螺钉  14封水圈  15缸套  18液压油阀上面转动齿转动轴  19滚柱轮毂轴承  27缸垫  29深呼吸器  33油阀拖架  34調整隔绝垫  37锥面隔绝垫  40拖架螺钉  44主油道隔绝塞

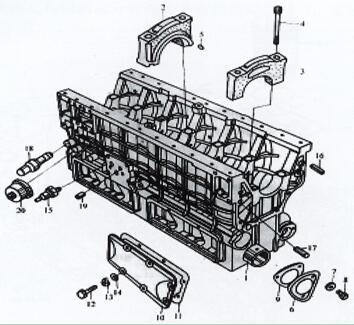

图2-3-11 YC6108G气缸体总成

1气缸轴衬套 2两边夹头承盖 3夹头承盖 4夹头承螺柱 5销 8气缸轴轴套螺柱 15汽压过低报警信号功能器 18调压阀前壳 20汽压报警信号功能器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的施工参照图2-3-12，施工要：一类是在水堵胶封体上饱满涂上11747胶胶封。第二施工后的水堵外横截与设备分散对齐或稍低一些。

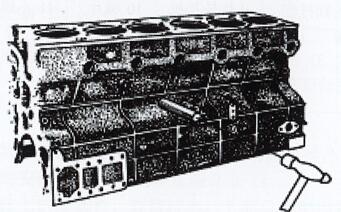

图2-3 -12机身水堵的按照

  玉柴柴油机主油道油堵的安装

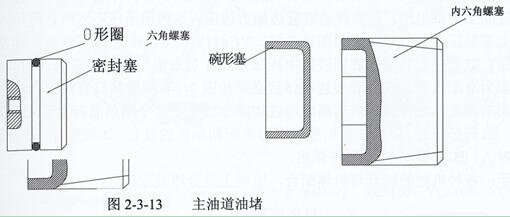

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的密封性能塞，后油堵为碗形塞，以下几点图2-3 -13表达。

安装要求：

(1)在螺塞中段涂上545填料密上胶，用内六角板手螺扣便可。(2) 封严塞口有O形圈，重新安装时关注不能够弄坏。(3)重新按装完后，密封性能塞及螺 塞外激光切割内孔应稍低一些于机身激光切割内孔。重新按装时，用软合金材料敲一敲即入。

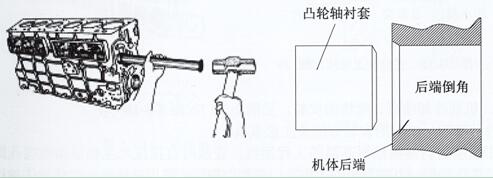

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮机构轴孔的后面面是有倒角的（前边不倒角），由此组装衬套时，用专用型工作服从设备后面朝前边逐行组装。(2) 轴承轴衬套油孔必须要对着空压机上的进油孔。特别准备：对YC6105、YC6108 机第三、6挡衬套各指千秋一油孔开往叉臂座。YC6M机只需一油孔对着。（因轴瓦上开了油槽）YC4108机第2、4档各指千秋一油孔开往叉臂座。任意cpu类型唯有首挡有 ～油孔开往叉臂座。固此在布置时请加特别准备。(3) 衬套安裝后挪到卧镗加上工到贴安全定长宽高，规范如表2-3-4。

3．缸套安装注意事项。

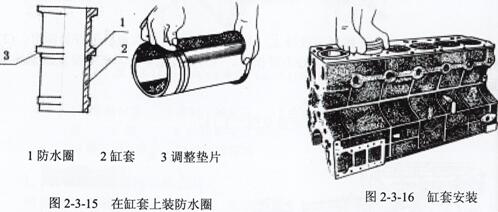

(1)清楚缸套台肩处的氧化或积碳。(2)装有前先定期检查玉柴火力发变频电动制冷机组缸套孔直径能否具有法律法规要如表2-3-3。(3)在缸套上用外墙防渗圈（YC6112镶缸套机、YC4112手门焊机号及YC4110 手门焊机号为干试缸套，不要用装外墙防渗圈）(4)往消化液上按装时，在防尘位址涂上斑片状润滑油，使劲儿拖动缸套边加力边压入。如手摸压未入时，可木料垫平上端敲压入不足就好，如图是2-3-16。YC4112和YC6112机缸套与消化液是紧做好的，缸套在按装前先放于液氮中一系列冷却10min后变出用垫木叩击入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套选型时，以我们身体排列顏色圆形标志选型同顏色的缸套，如红对红，蓝对蓝（或A对A、B对B）。这边未作详述。的提示：各类型号的缸套与身体配合，规范上是组群配置的。

1．发动机机油蒸发激光喷嘴、喷钩的施工。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷水嘴相关材料是耐溶剂耐持续高温的工程建筑材料，安转时可以直接压入主轴的承座喷水嘴孔就能。的要求压精准，不可高过滚针轴承座孔。安转重新后，需要用润滑油枪加入 重油作液压喷洒于实验室检测，在气缸下上止点时喷水嘴排出的油束须得射在气缸内腔壁里，且油束不可扩散。考虑力：当汽车发驱力电脑运行時间较长，凡在拆油底壳时，考虑力观察喷咀有无老化试验变质破坏，如无破坏，必要换好件。

(2) 汽车机油制冷喷钩为保温钢管焊件，施工时靠精确手机定位销精确手机定位，用螺拴扭紧在缸体上。施工前先检测限压阀球活動是不是协调性，焊件油孔是不是流畅。请求喷钩喷油一定要挡住连杆内腔对连杆带内制冷油道的机器，油束请求射到连杆上的油道。（靠焊 接件精加工能保证），一并喷钩不可与连杆裙部或曲轴动态平衡块造成打搅。注意事项：电脑装机所需连杆，一定要都有喷钩让位口。
